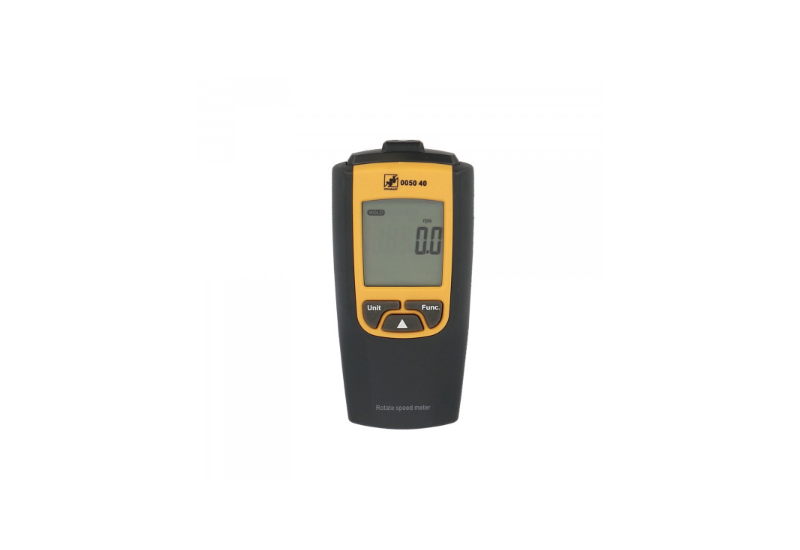

Tachymètre Sans Contact 100–30 000 tr/min – Visée Laser – Max/Min/Hold | Réf. 005040

Tachymètre sans contact 100–30 000 tr/min – Visée laser, Max/Min/Hold – Mesure de vitesse de rotation précise et sécurisée

Le tachymètre sans contact réf. 005040 est un instrument de mesure professionnel permettant de relever la vitesse de rotation de n'importe quelle pièce mécanique en mouvement sans contact physique, grâce à sa visée laser et aux bandes réfléchissantes fournies. Avec une plage de mesure de 100 à 30 000 tr/min, une précision de ±0,1 % et une distance de travail de 3 à 20 cm, il couvre l'intégralité des besoins de mesure de vitesse rencontrés en maintenance industrielle, en installation d'équipements de ventilation et de climatisation, en diagnostic de moteurs électriques et en contrôle de machines de chantier. Son format compact de 121 x 60 x 30 mm et son poids de 180 g le rendent utilisable d'une seule main en toute sécurité, à distance des pièces en rotation.

Caractéristiques techniques

Mesure sans contact par visée laser : sécurité maximale opérateur

Le principe de mesure sans contact est le fondement de la sécurité de cet appareil. Le tachymètre émet un faisceau laser qui est dirigé vers une bande réfléchissante collée sur la pièce en rotation. À chaque passage devant le capteur, la bande réfléchit le faisceau, générant une impulsion que l'appareil compte et convertit en vitesse de rotation. L'opérateur reste à une distance de 3 à 20 cm de la pièce en mouvement, sans aucun contact mécanique, ce qui élimine les risques d'entraînement, d'accrochage de vêtement ou de blessure liés à l'approche de pièces rotatives à grande vitesse. Cette technique est applicable sur tous les axes horizontaux, verticaux ou inclinés, avec ou sans carter, dès lors qu'une ligne de vue directe est possible entre l'appareil et la bande réfléchissante.

Plage 100–30 000 tr/min et double résolution : précision adaptée à chaque régime

La plage de mesure de 100 à 30 000 tr/min couvre tous les équipements rotatifs courants :

• Moteurs électriques basse vitesse et moto-réducteurs : 100 à 3 000 tr/min
• Ventilateurs et extracteurs de chantier et industriels : 300 à 3 000 tr/min
• Moteurs thermiques (groupes électrogènes, compresseurs) : 1 500 à 3 600 tr/min
• Moteurs électriques haute vitesse et brochettes : 3 000 à 30 000 tr/min
• Meuleuses, perceuses et outillage électroportatif : jusqu'à 30 000 tr/min

La double résolution garantit la précision la mieux adaptée selon le régime : 0,1 tr/min pour les basses vitesses (100 à 1 000 tr/min) et 1 tr/min pour les hautes vitesses (jusqu'à 30 000 tr/min). La précision de ±0,1 % à basse vitesse et ±0,02 % à haute vitesse en font un instrument fiable pour les réglages fins de vitesse.

Fonctions Max / Min / Hold : analyse et gel des mesures

• Max : enregistrement automatique de la vitesse maximale atteinte depuis la mise en route — utile pour détecter les survitesses lors des phases de démarrage ou de transitoire
• Min : enregistrement de la vitesse minimale mesurée — utile pour identifier les chutes de régime sous charge ou les ralentissements anormaux
• Hold : gel instantané de la valeur affichée pour lecture sans contrainte, notamment lorsque la prise de mesure impose une position difficile à maintenir

2 bandes réfléchissantes incluses : opérationnel dès la sortie du coffret

L'appareil est livré avec 2 bandes réfléchissantes autocollantes prêtes à l'emploi. Il suffit de découper une bande à la longueur adaptée au diamètre de la pièce à mesurer et de la coller sur celle-ci pour démarrer immédiatement les mesures. Des bandes réfléchissantes de rechange sont disponibles séparément (réf. 005041) pour les utilisateurs intensifs ou les interventions sur de nombreux équipements différents.

Pour quels professionnels et quels usages ?

• Techniciens de maintenance industrielle : vérification de la vitesse de rotation des moteurs, pompes, ventilateurs et courroies lors des rondes de maintenance préventive
• Installateurs CVC : réglage et vérification des vitesses de ventilateurs et de turbines de centrales de traitement d'air
• Électriciens industriels : contrôle de la vitesse des moteurs électriques et des variateurs de fréquence
• Techniciens en outillage : mesure de la vitesse de rotation des machines-outils (tours, fraiseuses, perceuses à colonne)
• Agents de maintenance bâtiment : contrôle des extracteurs, ventilateurs de parking et équipements de désenfumage
• Conducteurs de travaux : vérification des vitesses des équipements de chantier (malaxeurs, compacteurs, grues)

Foire aux questions

La bande réfléchissante doit-elle couvrir toute la circonférence de la pièce ?

Non, une seule bande réfléchissante d'une longueur correspondant à une petite fraction de la circonférence suffit. C'est précisément ce passage ponctuel de la bande devant le capteur laser à chaque tour qui génère l'impulsion comptée par l'appareil. Une bande plus courte est même recommandée pour les très hautes vitesses, afin que chaque impulsion soit bien distincte de la suivante.

Peut-on mesurer la vitesse d'un ventilateur à travers une grille de protection ?

Oui, à condition qu'une ligne de vue directe existe entre le faisceau laser et la bande réfléchissante à travers les ouvertures de la grille. La distance de mesure de 3 à 20 cm permet de s'adapter à la plupart des configurations de carters et grilles de protection standard.

Quelle est la durée de vie des bandes réfléchissantes ?

Les bandes réfléchissantes autocollantes sont conçues pour une utilisation ponctuelle lors des mesures. Pour les équipements contrôlés régulièrement (rondes de maintenance périodiques), il est conseillé de laisser une bande collée en permanence sur la pièce et de commander des bandes de rechange (réf. 005041) pour les nouvelles installations.

L'appareil fonctionne-t-il sur des surfaces noires ou très sombres sans bande réfléchissante ?

Non, le principe de mesure repose sur la détection du contraste entre la réflectivité de la bande réfléchissante et celle de la surface environnante. Sur une surface noire ou mate, sans bande réfléchissante, le faisceau laser n'est pas suffisamment renvoyé vers le capteur pour générer des impulsions fiables. L'utilisation de la bande réfléchissante fournie est indispensable au bon fonctionnement de l'appareil.
