Anémomètre Thermomètre Débit d'Air 3 en 1 – 0,4 à 20 m/s – Calcul Débit Intégré | Réf. 005101

Anémomètre thermomètre débit d'air 3 en 1 – 0,4 à 20 m/s, débit jusqu'à 100 000 m³/s – Réglage et vérification des installations de ventilation

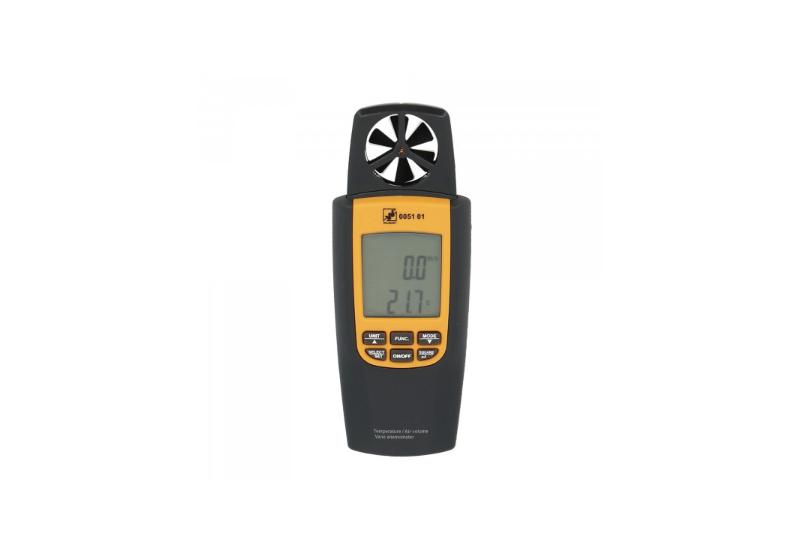

L'anémomètre thermomètre débit d'air réf. 005101 est un instrument de mesure trifonction conçu pour les installateurs CVC, les techniciens en ventilation et les conducteurs de travaux qui ont besoin de mesurer la vitesse de l'air, calculer le débit volumique et relever la température en un seul appareil. Sa fonction clé par rapport au modèle hygromètre (réf. 005100) est le calcul direct du débit volumique jusqu'à 100 000 m³/s après saisie de la section de la bouche ou de la gaine, éliminant le calcul manuel et réduisant les risques d'erreur lors des opérations de réglage et d'équilibrage des installations de ventilation.

Caractéristiques techniques

Calcul direct du débit volumique : la fonction clé pour les installateurs CVC

La différence fondamentale entre ce modèle (réf. 005101) et le modèle hygromètre (réf. 005100) est la fonction de calcul direct du débit volumique. Après saisie de la section de passage de la bouche ou de la gaine (en m²) via le clavier de l'appareil, le débit volumique est calculé et affiché automatiquement en m³/s, sans aucune opération manuelle. Cette fonction est indispensable pour :

• La vérification des débits aux bouches VMC lors de la mise en service et des contrôles périodiques réglementaires
• L'équilibrage des réseaux de ventilation — ajustement des registres de gaine jusqu'à obtenir le débit nominal prescrit à chaque bouche
• La réception des installations CVC avec mesures et procès-verbal de réception documenté
• Le diagnostic des pertes de débit — comparaison entre le débit nominal et le débit mesuré pour identifier les fuites, obstruction ou défaillances de ventilateur

La plage de débit de 0 à 100 000 m³/s couvre toutes les installations rencontrées, des VMC individuelles résidentielles aux centrales de traitement d'air industrielles de grande capacité.

Anémomètre à turbine 0,4–20 m/s : du souffle résidentiel au flux industriel

La turbine intégrée mesure la vitesse de l'air par entraînement mécanique avec une vitesse de démarrage de 0,4 m/s, suffisamment basse pour détecter les flux faibles des bouches VMC résidentielles à débit réduit. La vitesse maximale de 20 m/s couvre les gaines à forte vitesse des installations industrielles et tertiaires. La résolution de 0,1 m/s assure une lecture fine aux basses vitesses, là où la précision est la plus critique pour les réglages d'équilibrage.

Thermomètre -10 à +50 °C : température de l'air soufflé ou repris

La mesure de température intégrée (-10 à +50 °C, précision ±1 °C, résolution 0,1 °C) permet de relever simultanément la température de l'air au point de mesure. Sur une installation CVC, cette donnée est essentielle pour vérifier la température de soufflage effective par rapport à la consigne du régulateur, calculer l'écart de température entre soufflage et reprise pour estimer la puissance thermique échangée, et détecter des dysfonctionnements de traitement d'air (défaut de chauffe ou de refroidissement).

Fonctions Max / Min / Hold : analyse des variations et gel des mesures

• Max : enregistrement de la vitesse ou du débit maximal mesuré depuis la mise en route — utile pour les mesures de débit de pointe ou de transitoire de démarrage
• Min : enregistrement de la valeur minimale — pour détecter les chutes de débit anormales sous charge ou les zones de faible renouvellement d'air
• Hold : gel instantané des valeurs affichées — indispensable lorsque la position de mesure (bouche en hauteur, gaine étroite) ne permet pas la consultation simultanée de l'écran

005100 ou 005101 : comment choisir ?

Pour quels professionnels et quels usages ?

• Installateurs CVC : mise en service, réglage et équilibrage des débits sur les installations de ventilation et climatisation
• Techniciens en ventilation : vérification réglementaire des débits aux bouches VMC et contrôles périodiques
• Bureaux d'études fluides : mesures de réception et rédaction de procès-verbaux de mise en service
• Agents de maintenance bâtiment : contrôle périodique des extracteurs, ventilateurs de parking et systèmes de désenfumage
• Conducteurs de travaux : vérification des conditions de ventilation sur chantier lors des phases de mise en œuvre de produits nécessitant un renouvellement d'air minimal
• Responsables HSE : contrôle du renouvellement d'air dans les locaux de travail au regard des exigences réglementaires (Code du Travail, arrêtés préfectoraux ICPE)

Foire aux questions

Comment utiliser la fonction débit volumique ?

Mesurez ou relevez les dimensions de la section de passage de la bouche ou de la gaine où vous effectuez la mesure. Calculez la surface en m² (longueur × largeur pour une section rectangulaire, π × r² pour une section circulaire). Saisissez cette valeur dans l'appareil via le clavier. L'appareil multiplie automatiquement la vitesse mesurée par cette section pour afficher le débit volumique en m³/s en temps réel.

Quelle est la différence entre ce modèle et le réf. 005100 (avec hygromètre) ?

Le réf. 005100 mesure vitesse d'air, température ET humidité relative (0–100 % HR), idéal pour le diagnostic de la qualité de l'air intérieur et les contrôles d'ambiance. Le réf. 005101 mesure vitesse d'air, température ET calcule le débit volumique, idéal pour le réglage, l'équilibrage et la réception des installations de ventilation. Les deux modèles partagent les mêmes dimensions, poids et fonctions Max/Min/Hold.

Faut-il positionner la turbine au centre de la bouche pour une mesure représentative ?

Pour les petites bouches (diamètre ou côté inférieur à 15 cm), une mesure au centre est généralement suffisante. Pour les bouches et grilles de plus grande dimension, il est recommandé d'effectuer une mesure en plusieurs points répartis sur la surface (méthode de la grille de mesure) et de faire la moyenne des vitesses mesurées avant de calculer le débit. Cette approche donne un résultat plus représentatif, notamment sur les bouches où le profil de vitesse est non uniforme.

L'appareil peut-il mesurer le débit dans les deux sens (soufflage et extraction) ?

La turbine mécanique de cet appareil tourne dans le sens du flux d'air, quelle que soit sa direction. Il peut donc mesurer aussi bien les débits de soufflage que les débits d'extraction en positionnant la turbine face au flux entrant dans la bouche de reprise ou d'extraction.
