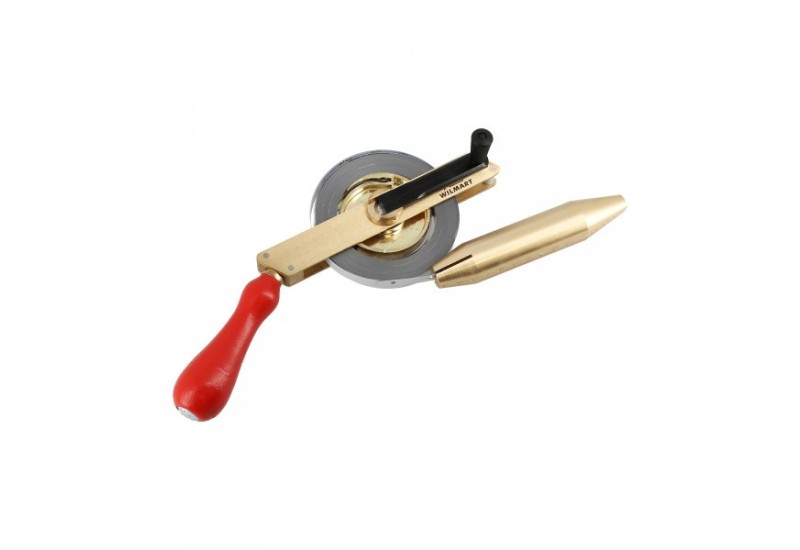

La mesure sonde Wilmart 604602 est l'outil de jaugeage de référence pour mesurer le niveau de liquide dans les cuves, citernes, réservoirs et puits dont la profondeur ne dépasse pas 20 m. Son principe est simple et fiable : le ruban acier laqué blanc est descendu dans le liquide avec son lest de 750 g qui assure la verticalité, puis remonté — le liquide coloré laisse une marque nette sur le revêtement blanc, et la lecture de la hauteur mouillée donne directement le niveau de liquide présent dans la cuve. L'étrier, la manivelle et le lest sont intégralement en laiton, matériau non conducteur d'électricité et non étincelant, adapté aux environnements de réservoirs contenant des liquides inflammables ou corrosifs.

Pourquoi un outil spécifique pour mesurer le niveau d'une cuve ?

Un ruban de mesure standard ne peut pas être utilisé pour jauger une cuve de liquide : il n'a pas de lest pour descendre en ligne droite dans un espace confiné et sombre, il n'a pas de marquage lisible après contact avec un liquide, et ses matériaux (aluminium, acier, plastique ABS) ne sont pas adaptés à un contact répété avec des hydrocarbures, de l'eau acide ou des liquides corrosifs. La mesure sonde répond à ces trois contraintes simultanément : le lest de 750 g plombe le ruban verticalement dans la cuve, le revêtement blanc révèle le niveau mouillé par contraste coloré, et le laiton résiste à la corrosion des liquides industriels courants et n'émet pas d'étincelle au contact d'une paroi métallique.

Caractéristiques techniques

Domaines d'utilisation

• Cuves de fioul domestique et gasoil : jaugeage du niveau de combustible dans les cuves de chauffage enterrées ou en surface, chez les particuliers, les exploitants agricoles et les entreprises. Le ruban blanc révèle nettement la ligne de démarcation entre la partie sèche et la partie mouillée par le fioul ou le gasoil, dont la teinte jaune-orangée contraste parfaitement avec le blanc du ruban. C'est l'usage le plus courant de cette sonde sur le marché français.
• Citernes d'eau de pluie et réservoirs agricoles : mesure du niveau d'eau dans les citernes de récupération d'eau de pluie, les réservoirs d'irrigation et les bacs d'abreuvement. Pour les liquides clairs comme l'eau pure, l'usage d'un indicateur coloré (quelques gouttes de colorant alimentaire ou de permanganate) est nécessaire pour rendre la marque lisible sur le ruban blanc.
• Puits de terrain et forages peu profonds : mesure de la profondeur d'eau dans les puits, les forages d'irrigation et les piézomètres de chantier. Le lest de 750 g assure une descente verticale même dans un puits étroit, et sa forme fuselée facilite le passage dans les tubages de faible diamètre.
• Réservoirs industriels et stockage de liquides : jaugeage de cuves de stockage de liquides industriels colorés (huiles, liquides de refroidissement, solutions chimiques teintées) dans les ateliers de maintenance, les garages et les installations industrielles légères. La résistance du laiton à la corrosion des liquides industriels courants prolonge la durée de vie de l'outil.
• Génie civil — contrôle des ouvrages hydrauliques : mesure du niveau d'eau dans les regards de visite, les puisards, les bassins de rétention et les ouvrages d'assainissement. La portée de 20 m couvre la grande majorité des profondeurs d'ouvrages courants en assainissement et en gestion des eaux pluviales.

Comment utiliser correctement une mesure sonde

Déroulez le ruban en laissant descendre le lest lentement dans la cuve — ne le lâchez pas brusquement, il pourrait rebondir sur le fond et créer une fausse marque sur le ruban. Descendez jusqu'à ressentir la légère perte de tension caractéristique du lest touchant le fond ou le fond du liquide. Attendez 3 à 5 secondes pour que le liquide imprègne bien le revêtement blanc, puis remontez doucement le ruban sans frotter contre la paroi. Lisez la hauteur mouillée immédiatement après la sortie du ruban — la marque est nette mais peut s'estomper sur les liquides peu colorés au bout de quelques secondes.

Pour obtenir le volume restant dans la cuve, vous avez besoin de la table de jaugeage propre à votre cuve (fournie par le fabricant ou le poseur) qui convertit la hauteur de liquide en volume. La mesure sonde donne une hauteur, pas directement un volume.

Questions fréquentes

Comment utiliser une mesure sonde pour jauger une cuve de fioul et estimer le volume restant ?

Déroulez le ruban en laissant descendre le lest jusqu'au fond de la cuve. Attendez 3 à 5 secondes, puis remontez doucement le ruban et lisez immédiatement la hauteur mouillée — c'est la hauteur de fioul présente dans la cuve au point de mesure. Pour convertir cette hauteur en volume (litres), référez-vous à la table de jaugeage de votre cuve, document fourni par le fabricant ou le poseur lors de l'installation. En l'absence de table de jaugeage, contactez le fabricant de la cuve avec ses dimensions pour qu'il vous établisse la table correspondante — les cuves horizontales et verticales n'ont pas la même relation hauteur/volume.

Cette mesure sonde peut-elle être utilisée dans une cuve d'hydrocarbures en zone ATEX ?

Le laiton est le matériau de référence pour les outils utilisés en atmosphère potentiellement explosive : il est non étincelant (ne produit pas d'étincelle au contact d'une paroi métallique) et non conducteur d'électricité statique. Cependant, la fiche technique Wilmart de cette référence ne mentionne aucune certification ATEX (directive européenne 2014/34/UE) ni marquage Ex. Avant toute utilisation dans une zone ATEX officiellement classifiée, vérifiez le statut de certification auprès de SAS Wilmart (03 21 79 74 74). L'usage d'un outil non certifié ATEX dans une zone classifiée est réglementairement interdit.

Pourquoi le ruban est-il blanc et non jaune comme les rubans de mesure standard ?

La couleur blanche est essentielle au principe de fonctionnement de la sonde de jaugeage : c'est le fond clair sur lequel le liquide coloré laisse une marque visible par contraste. Un ruban jaune (comme ceux des rubans d'arpentage) rendrait la marque d'un fioul jaune-orangé quasiment illisible. Le blanc garantit la lisibilité maximale avec les liquides industriels les plus courants — fioul, gasoil, huiles teintées. En revanche, pour les liquides incolores (eau claire, alcools), un traceur coloré doit être ajouté dans le liquide avant le jaugeage pour rendre la marque visible sur le ruban blanc.

Comment entretenir la mesure sonde après utilisation dans du fioul ou une huile industrielle ?

Essuyez le ruban intégralement avec un chiffon imbibé de white-spirit ou d'un dégraissant approprié pour éliminer les résidus d'hydrocarbure avant de rembobiner — un ruban rangé avec des résidus de fioul colle et risque de se bloquer dans l'étrier à la prochaine utilisation. Nettoyez également le lest avec le même chiffon, en insistant sur les graduations. L'étrier et la manivelle en laiton se nettoient à l'eau savonneuse ou au white-spirit selon le liquide mesuré. Conservez la sonde dans un endroit sec, à l'abri des chocs — le revêtement blanc du ruban est sa fonctionnalité principale et doit être préservé des éraflures qui réduiraient la lisibilité des marques.

Fiche mise à jour le [DATE DU JOUR]. Données issues de la fiche technique fabricant Wilmart référence 604602.
