Multimètre de poche auto-range – Tension DC/AC 600V – Courant DC/AC – Résistance jusqu'à 40 MΩ – Capacimètre 4 nF à 100 µF – CAT III 600V

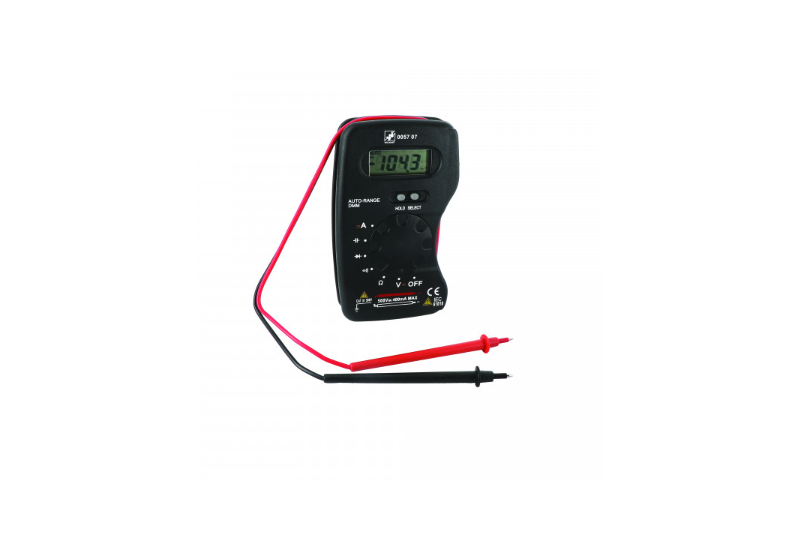

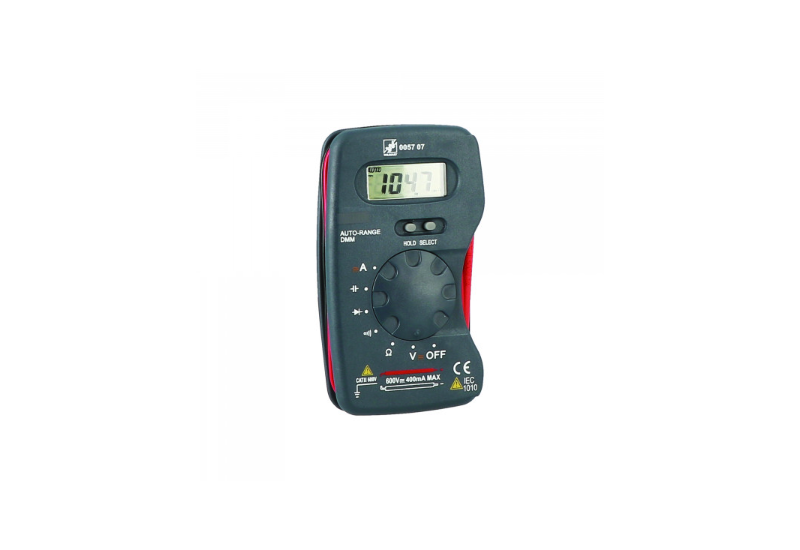

Le multimètre de poche réf. 005707 est un instrument de mesure électrique compact à sélection automatique des gammes (auto-range) mesurant la tension DC et AC jusqu'à 600V, le courant DC et AC jusqu'à 400 mA, la résistance jusqu'à 40 MΩ et la capacité de 4 nF à 100 µF. Certifié CAT III 600V conformément à la norme IEC 1010, il est adapté aux mesures sur les installations électriques basse tension en environnement professionnel. Il est livré complet avec son cordon de mesure et sa coque de protection.

Caractéristiques techniques

Auto-range : sélection automatique des gammes de mesure

Le mode auto-range sélectionne automatiquement la gamme de mesure la mieux adaptée à la valeur mesurée, sans intervention de l'opérateur. Cela élimine le risque d'erreur de gamme, accélère les mesures en série et simplifie l'utilisation — particulièrement apprécié en dépannage rapide sur chantier ou en intervention de maintenance où l'on enchaîne des mesures de natures différentes.

Tension DC et AC jusqu'à 600V – CAT III

La plage de tension de 600V DC (±0,7 %) et AC (±0,8 %) couvre les mesures courantes sur les installations électriques basse tension : vérification de tension secteur (230V AC), contrôle de tension continue sur batteries, onduleurs et alimentations, et mesures sur les tableaux électriques. La certification CAT III 600V garantit que l'instrument est conçu pour résister aux surtensions transitoires des installations fixes basse tension, conformément à la norme IEC 1010.

Courant DC et AC : 40 mA et 400 mA

Les deux gammes de courant — 40 mA et 400 mA, en DC comme en AC — permettent de mesurer les courants de faible intensité sur des circuits électroniques, des capteurs, des alimentations et des équipements à faible consommation. La limite maximale de 400 mA est à respecter impérativement pour ne pas endommager l'instrument. Pour la mesure de courants plus importants (plusieurs ampères), un multimètre avec pince ampèremétrique ou une gamme ampères plus élevée serait nécessaire.

Résistance jusqu'à 40 MΩ : continuité et isolation

Les 5 gammes de résistance (400 Ω, 4 kΩ, 400 kΩ, 4 MΩ avec précision ±1,2 % et 40 MΩ avec précision ±2 %) permettent de mesurer les résistances de faible valeur pour les tests de continuité de câblage, les résistances de valeur moyenne pour les diagnostics de composants, et les résistances élevées pour les contrôles d'isolation basiques.

Capacimètre 4 nF à 100 µF : mesure de condensateurs

La fonction capacimètre couvre une plage de 4 nF à 100 µF sur 6 gammes, avec une précision de ±(5%+5) sur la gamme 4 nF et ±(3,0%+3) sur les gammes supérieures. Cette fonction permet de vérifier la valeur réelle des condensateurs de filtrage, de démarrage de moteur ou de compensation de facteur de puissance, ainsi que de détecter des condensateurs défaillants (valeur hors tolérance, court-circuit ou circuit ouvert).

Livré avec cordon et coque de protection

Contrairement à de nombreux multimètres d'entrée de gamme livrés nus, ce modèle est fourni complet avec son cordon de mesure et sa coque de protection. La coque protège l'appareil des chocs, des chutes et des projections lors des interventions sur chantier ou en atelier, prolongeant significativement la durée de vie de l'instrument.

Pour quels professionnels et quels usages ?

• Électriciens : vérification de la présence et du niveau de tension secteur, contrôle de continuité de câblage, mesure de résistance d'isolement basique
• Techniciens de maintenance : diagnostic de pannes électriques sur équipements industriels et bâtiments
• Installateurs courants faibles : mesure de tension et résistance sur systèmes de contrôle, alarmes et automatismes
• Conducteurs de travaux BTP : vérifications électriques de réception avant mise en service des installations
• Techniciens de maintenance CVC : mesure de tension et courant sur les alimentations des équipements de chauffage et climatisation

Foire aux questions

Qu'est-ce que la catégorie CAT III 600V et pourquoi est-ce important ?

La catégorie de mesure CAT III 600V indique que l'instrument est conçu pour résister aux surtensions transitoires pouvant survenir dans les installations électriques fixes basse tension (tableaux de distribution, prises de courant fixes, câblage fixe). C'est la catégorie minimale recommandée pour les mesures sur installations électriques bâtiment. Un instrument de catégorie inférieure utilisé dans ces conditions présente un risque de claquage interne et de danger pour l'opérateur.

Le courant maximum mesuré est-il limité à 400 mA ?

Oui, la gamme courant maximale de cet appareil est de 400 mA. Il n'est pas adapté à la mesure de courants de plusieurs ampères. Pour mesurer des courants plus élevés sur des circuits d'éclairage, des moteurs ou des équipements de puissance, il convient d'utiliser un multimètre avec pince ampèremétrique ou un ampèremètre à pince adapté.

L'auto-range peut-il être désactivé pour travailler en gamme fixe ?

La fiche technique de cet appareil indique un mode automatique des gammes de mesure. Pour connaître les options de verrouillage de gamme (mode manuel), consultez la notice d'utilisation fournie avec l'appareil.
