Mesureur d'Épaisseur de Revêtement par Induction Magnétique 0–1200 µm – Peinture, Galva, Chrome | Réf. 005163 - WILMART

Mesureur d'épaisseur de revêtement par induction magnétique 0–1200 µm – Peinture, galvanisation, chromage sur fer et acier – Contrôle qualité non destructif

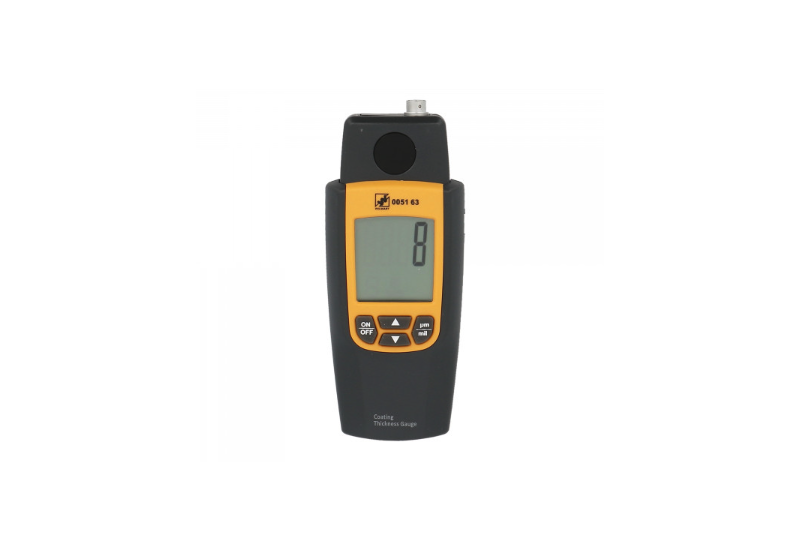

Le mesureur d'épaisseur de revêtement par induction magnétique réf. 005163 est un instrument de contrôle qualité non destructif permettant de mesurer avec précision l'épaisseur de tout revêtement non magnétique appliqué sur un support en fer ou en acier : peinture, vernis, plastique, galvanisation, chromage, zincage et gomme. Avec sa plage de mesure de 0 à 1 200 µm, sa précision de ±3 % + 2 µm et sa sonde Ø 13 mm intégrée, il répond aux besoins des peintres industriels, des galvaniseurs, des carrossiers, des services qualité et des inspecteurs de structures métalliques qui doivent vérifier la conformité des épaisseurs de revêtement aux cahiers des charges et aux normes en vigueur.

Caractéristiques techniques

Mesure par induction magnétique : précision et rapidité sans contact destructif

La technologie d'induction magnétique est la méthode de référence pour la mesure d'épaisseur de revêtement sur supports ferromagnétiques. La sonde génère un champ magnétique alternatif qui interagit avec le support métallique en fer ou acier situé sous le revêtement. L'intensité de cette interaction varie en fonction de la distance entre la sonde et le métal — c'est-à-dire de l'épaisseur du revêtement — et l'appareil convertit cette variation en une valeur d'épaisseur affichée en µm. Cette technique est :

• Non destructive : aucune rayure, aucune entaille, aucune altération du revêtement mesuré
• Instantanée : résultat en 0,5 s, permettant des cadences de mesure élevées pour les contrôles qualité en production
• Sans préparation de surface : la mesure s'effectue directement sur la surface du revêtement, sans nécessiter de nettoyage particulier ni de solution de contact

Plage 0–1 200 µm : des revêtements minces aux couches épaisses

La plage de 0 à 1 200 µm (1,2 mm) couvre toutes les applications rencontrées dans l'industrie et le BTP :

• Peinture liquide industrielle monocouche : 25 à 80 µm
• Système peinture multicouches (primaire + intermédiaire + finition) : 150 à 400 µm
• Galvanisation à chaud : 45 à 85 µm (norme EN ISO 1461)
• Galvanisation électrolytique : 5 à 25 µm
• Chromage décoratif : 0,1 à 1 µm / chromage dur industriel : 5 à 500 µm
• Revêtement plastique ou gomme sur acier : jusqu'à 1 200 µm
• Peinture anticorrosion épaisse (type époxy charbon) : 200 à 600 µm

Compatibilité supports : fer et acier, sauf inox austénitique

La mesure par induction magnétique fonctionne uniquement sur les supports ferromagnétiques — fer et acier ordinaire — qui interagissent avec le champ magnétique de la sonde. Elle est incompatible avec l'inox austénitique (séries 304, 316…) qui est non magnétique, ainsi qu'avec les supports en aluminium, cuivre, laiton ou matériaux non métalliques. Pour ces supports non magnétiques, une technologie courants de Foucault serait requise. Les conditions de validité de la mesure incluent une épaisseur de support supérieure à 0,2 mm et un rayon de courbure convexe supérieur à 1,5 mm (concave supérieur à 6 mm), ce qui couvre l'immense majorité des applications industrielles et BTP courantes.

Bloc étalon inclus : précision garantie à chaque utilisation

L'appareil est livré avec un bloc étalon de diamètre 13 mm d'épaisseur connue, permettant d'étalonner la sonde avant chaque session de mesure. Cet étalonnage compense les variations dues à la température, à l'usure de la sonde et aux caractéristiques magnétiques spécifiques du support mesuré. Pour une précision optimale, il est recommandé d'effectuer l'étalonnage sur le métal de base nu (ou sur une zone de référence d'épaisseur connue) avant de démarrer une série de mesures.

Unités µm et mil : compatibilité internationale

L'appareil affiche les mesures en micromètres (µm), unité standard du Système International utilisée en Europe, et en mil (millième de pouce, 1 mil = 25,4 µm), unité utilisée dans les normes et cahiers des charges anglosaxons. La commutation entre les deux unités s'effectue directement via la touche µm/mil, permettant de travailler avec tous les documents de référence sans conversion manuelle.

Pour quels professionnels et quels usages ?

• Peintres industriels et applicateurs de revêtements : contrôle des épaisseurs de couches de peinture anticorrosion conformément aux cahiers des charges (spécifications clients, normes ISO 12944)
• Galvaniseurs : vérification de l'épaisseur de zinc déposé conforme à la norme EN ISO 1461
• Carrossiers et préparateurs automobiles : mesure de l'épaisseur de peinture sur carrosserie pour détection de reprises de peinture et évaluation de l'état d'un véhicule
• Services qualité industriels : contrôle de réception des pièces peintes, galvanisées ou chromées en entrée de production
• Inspecteurs de structures métalliques : vérification des épaisseurs de peinture de protection sur charpentes, ponts, réservoirs et canalisations
• Conducteurs de travaux BTP : contrôle des revêtements de protection sur charpentes métalliques, garde-corps et éléments de serrurerie

Foire aux questions

Cet appareil peut-il mesurer l'épaisseur de revêtement sur de l'inox ?

Non, la technologie d'induction magnétique utilisée par cet appareil est compatible uniquement avec les supports en fer et acier magnétique. L'inox austénitique (séries 304, 316…) n'est pas ferromagnétique et ne génère pas l'interaction magnétique nécessaire à la mesure. Pour les revêtements sur inox, aluminium ou cuivre, un appareil utilisant la technologie courants de Foucault est nécessaire.

Comment vérifier si mon support acier est compatible ?

Le test le plus simple est d'approcher un aimant ordinaire du support : s'il adhère, le support est ferromagnétique et compatible avec cet appareil. L'inox austénitique, l'aluminium, le cuivre et le laiton ne sont pas attirés par un aimant et ne sont pas compatibles avec la mesure par induction magnétique.

Quelle est l'épaisseur de peinture réglementaire sur une charpente métallique exposée en milieu industriel ?

Les exigences d'épaisseur dépendent du niveau de corrosivité de l'environnement (catégories C1 à C5 selon la norme ISO 12944) et de la durabilité souhaitée. À titre indicatif, un système de peinture pour environnement industriel sévère (C4-C5) requiert typiquement une épaisseur de film sec totale (EFS) de 200 à 400 µm ou plus, répartis sur plusieurs couches. Les spécifications précises figurent dans le cahier des charges du maître d'ouvrage et la fiche technique du système de peinture utilisé.

L'arrêt automatique à 2 minutes peut-il perturber les mesures en série ?

L'arrêt automatique s'active après 2 minutes d'inactivité complète (absence de mesure). En utilisation active — mesures successives à cadence normale — l'appareil reste allumé en continu. L'auto-off ne s'active que lors des pauses prolongées entre deux sessions de mesure, préservant ainsi l'autonomie des piles sans interférer avec le travail en cours.
