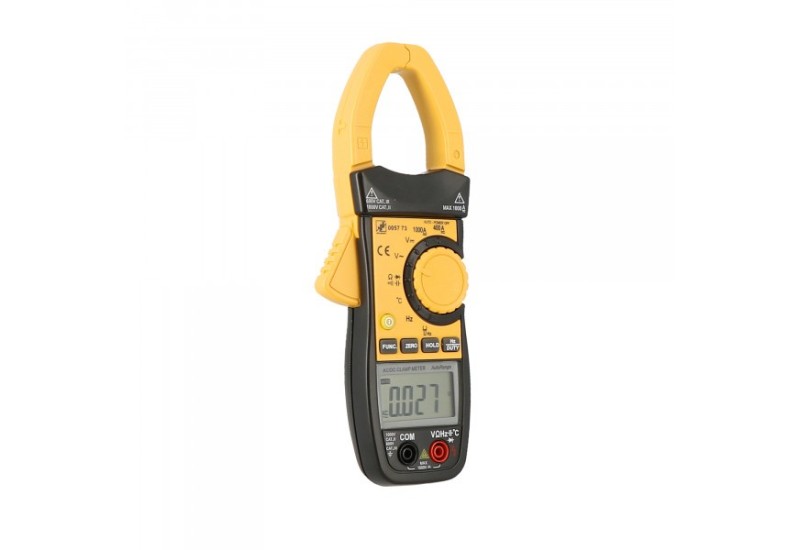

La pince ampèremétrique AC/DC grande précision Wilmart est un appareil de mesure électrique multifonction conçu pour les électriciens, les techniciens de maintenance et les installateurs qui ont besoin de mesurer des courants forts sans interrompre le circuit. En refermant sa mâchoire autour d'un conducteur actif, elle lit le courant circulant par induction magnétique — aucune coupure, aucun risque de court-circuit, aucune interruption de service. Sa capacité à mesurer indifféremment le courant alternatif (AC) et le courant continu (DC) jusqu'à 1000 A en fait un outil universel adapté aussi bien aux installations BT classiques qu'aux systèmes photovoltaïques, aux onduleurs et aux variateurs de fréquence.

Pince ampèremétrique AC seul ou AC/DC : pourquoi cela change tout

La grande majorité des pinces ampèremétriques d'entrée de gamme mesurent uniquement le courant alternatif (AC) par effet Hall passif — elles sont incapables de lire un courant continu et affichent zéro ou une valeur erronée sur un circuit DC. Cette pince Wilmart utilise un capteur à effet Hall actif qui détecte aussi bien le champ magnétique alternatif que le champ continu. Concrètement, cela ouvre l'usage à tout l'univers du courant continu : installations photovoltaïques (courant en sortie de panneaux), véhicules électriques et hybrides, systèmes de stockage par batterie, alimentations stabilisées industrielles, et moteurs DC à balais. Sur un chantier ou en maintenance industrielle, avoir une seule pince capable de tout mesurer évite de transporter deux appareils distincts.

Caractéristiques techniques

Domaines d'utilisation professionnels

• Électricité bâtiment et tertiaire : mesure des courants de charge sur les départs de tableau divisionnaire, vérification de l'équilibre de charge entre phases sur un tableau triphasé, détection des défauts d'isolement par mesure du courant de fuite, contrôle des puissances appelées sur les circuits d'éclairage et de prises de courant. La sélection automatique de gamme permet de passer d'un circuit 16 A à un départ 400 A sans reréglage manuel — gain de temps considérable lors des rondes de contrôle sur grands bâtiments.
• Maintenance industrielle et CVC : mesure des courants moteur sur les compresseurs, ventilateurs, pompes de circulation et convoyeurs pour détecter les surcharges, les défauts de phase et le vieillissement des roulements (augmentation progressive du courant à charge constante). La plage température -200 °C à +1200 °C permet également de contrôler les sondes thermocouple des brûleurs, des fours industriels et des échangeurs thermiques dans le même appareil.
• Photovoltaïque et énergies renouvelables : c'est le domaine où la capacité DC de cette pince est décisive. Mesure du courant de chaque string de panneaux en sortie d'onduleur, vérification des courants de court-circuit (Isc) et de pleine puissance (Impp) lors de la mise en service ou du diagnostic d'une installation PV, mesure des courants de charge et décharge sur les systèmes de stockage batterie (home storage, sites isolés).
• Électricité automobile, utilitaires et véhicules électriques : diagnostic des alternateurs et des systèmes de charge sur véhicules thermiques (mesure du courant de charge batterie), vérification des courants sur les réseaux 12V/24V des véhicules industriels, contrôle du courant de recharge sur les bornes IRVE (Infrastructure de Recharge pour Véhicules Électriques) en installation ou en maintenance.
• Contrôle et réception d'installations électriques : vérification des courants d'appel au démarrage des moteurs, contrôle des protections différentielles (mesure du courant résiduel), réception de tableaux électriques avant mise en service. La précision "grande précision" et le mode auto-ranging en font un instrument adapté aux comptes-rendus d'intervention et aux PV de réception.

Conseils d'utilisation et précautions opératoires

Pour une mesure de courant fiable, positionnez la pince perpendiculairement au conducteur et centrez le câble au milieu de la mâchoire — un câble excentré ou à 45° introduit une erreur par perturbation du flux magnétique. Sur une installation triphasée, mesurez un conducteur à la fois en veillant à ce que les autres câbles de phase ne soient pas dans l'ouverture de la mâchoire : deux conducteurs parcourus par des courants opposés dans la même mâchoire s'annulent et donnent une lecture erronée proche de zéro.

En mode tension, utilisez toujours les cordons de mesure et connectez le COM en premier, le V ensuite — inversez l'ordre au débranchement (V en premier, COM en dernier). Ne jamais tenter de mesurer une tension supérieure à 700V AC ou 1000V DC avec cet appareil. Sur les circuits DC, vérifiez la polarité avant connexion pour éviter un affichage négatif ou un dépassement de gamme.

Pour la mesure de température, la plage -200 °C est accessible uniquement avec une sonde thermocouple de type K (thermocouple cryogénique) — la sonde standard de type K fournie avec les pinces de ce type est généralement limitée à -40 °C en usage courant. Pour les températures négatives profondes (cryogénie, froid industriel), vérifiez la compatibilité de la sonde avec le fabricant.

Questions fréquentes

Quelle est la différence entre une pince ampèremétrique AC seule et une pince AC/DC comme cette référence, et dans quels cas la capacité DC est-elle indispensable ?

Une pince AC seule mesure uniquement le courant alternatif par induction passive — elle affiche zéro ou une valeur erronée sur un circuit DC. Cette pince utilise un capteur à effet Hall actif qui détecte aussi bien le courant alternatif que continu. La capacité DC est indispensable dans quatre situations professionnelles courantes : les installations photovoltaïques (courant continu en sortie de panneaux et en entrée d'onduleur), les systèmes de stockage par batterie, les véhicules électriques et hybrides, et les alimentations stabilisées industrielles (48V DC pour les réseaux télécoms, 24V DC pour les automates). Pour un électricien travaillant exclusivement sur des installations domestiques BT classiques, une pince AC suffit. Dès qu'il intervient sur du solaire, du véhicule électrique ou de l'industrie, la pince AC/DC est indispensable.

Que signifie la catégorie CAT III 600V et quels types d'installations sont autorisés ou interdits avec cet appareil ?

La catégorie de mesure (CAT) définit le niveau de protection de l'instrument contre les surtensions transitoires d'origine réseau. CAT III couvre les installations fixes de bâtiment en aval du tableau principal : tableaux divisionnaires, prises de courant murales, circuits d'éclairage, moteurs fixes, et équipements industriels raccordés par câble fixe. Sont autorisés : mesures sur tableaux de distribution BT intérieurs, installations industrielles basse tension, bornes IRVE raccordées en aval d'un tableau. Sont interdits avec une pince CAT III : mesures en entrée de compteur, sur colonnes montantes, sur lignes d'alimentation extérieures depuis le réseau de distribution publique, et sur les installations en aval du transformateur HTA/BT — ces points nécessitent un instrument CAT IV. Utiliser un instrument CAT III sur un point CAT IV expose à un risque d'arc électrique grave pouvant être fatal.

La fonction température de -200 °C à +1200 °C nécessite-t-elle une sonde thermocouple spécifique et est-elle incluse dans la livraison ?

La mesure de température par cette pince nécessite une sonde thermocouple de type K (connecteur miniature universel thermocouple K). La plage complète -200 °C à +1200 °C requiert une sonde adaptée à chaque extrême : une sonde standard de type K couvre généralement -40 °C à +400 °C en usage courant de chantier (mesure sur gaineries, moteurs, brûleurs). Pour atteindre les températures profondes négatives (-200 °C, applications cryogéniques) ou très élevées (+1200 °C, four de fonderie), des sondes thermocouple spécialisées sont nécessaires. La fiche technique Wilmart n'indique pas si une sonde est incluse dans la livraison — vérifiez le contenu du coffret avant commande en contactant SAS Wilmart (03 21 79 74 74).

Comment interpréter les valeurs de précision indiquées comme ±(0,8 % + 5) pour la tension DC ?

La notation ±(X % + N) est la convention de précision des appareils de mesure numériques : X % est l'erreur proportionnelle à la valeur mesurée, et N est le nombre de points de comptage (digits) d'erreur fixe sur le dernier chiffre de l'afficheur. Par exemple, ±(0,8 % + 5) sur une mesure de 230 V DC signifie : erreur de ±(230 × 0,8/100) = ±1,84 V due à la précision, plus ±5 digits sur le dernier chiffre. Pour la précision courant AC ±(3,0 % + 8), sur une mesure de 100 A : erreur de ±3 A due au pourcentage, plus ±8 digits. Ce niveau de précision est qualifié de "grande précision" pour une pince ampèremétrique — les pinces d'entrée de gamme affichent typiquement ±(3 % + 10) à ±(5 % + 10) sur les mêmes plages.

Fiche mise à jour le [DATE DU JOUR]. Données issues de la fiche technique fabricant Wilmart référence 005773.
